¶ Anleitung: Blinkende LED-Weihnachtskugel
Dieses Projekt wurde im Rahmen der Maker-Nacht 2023 entworfen.
¶ Fertigung der Platine
Die Gerber-Dateien für die Fertigung der Platine können hier heruntergeladen werden.
¶ Benötigte Bauteile
- 1 Platine
- 10 Blink-LEDs (rot)
- 10 Widerstände (56 Ω)
- 1 Schalter
- 1 Batteriehalter
- 1 Knopfzelle (CR2032)
¶ Zusammenbau
- Widerstände auflöten (R1-R10)
- LEDs auflöten (→ + (lang) und - (kurz, flache Seite) beachten!) (LED1-LED10)
- Schalter auflöten (S1)

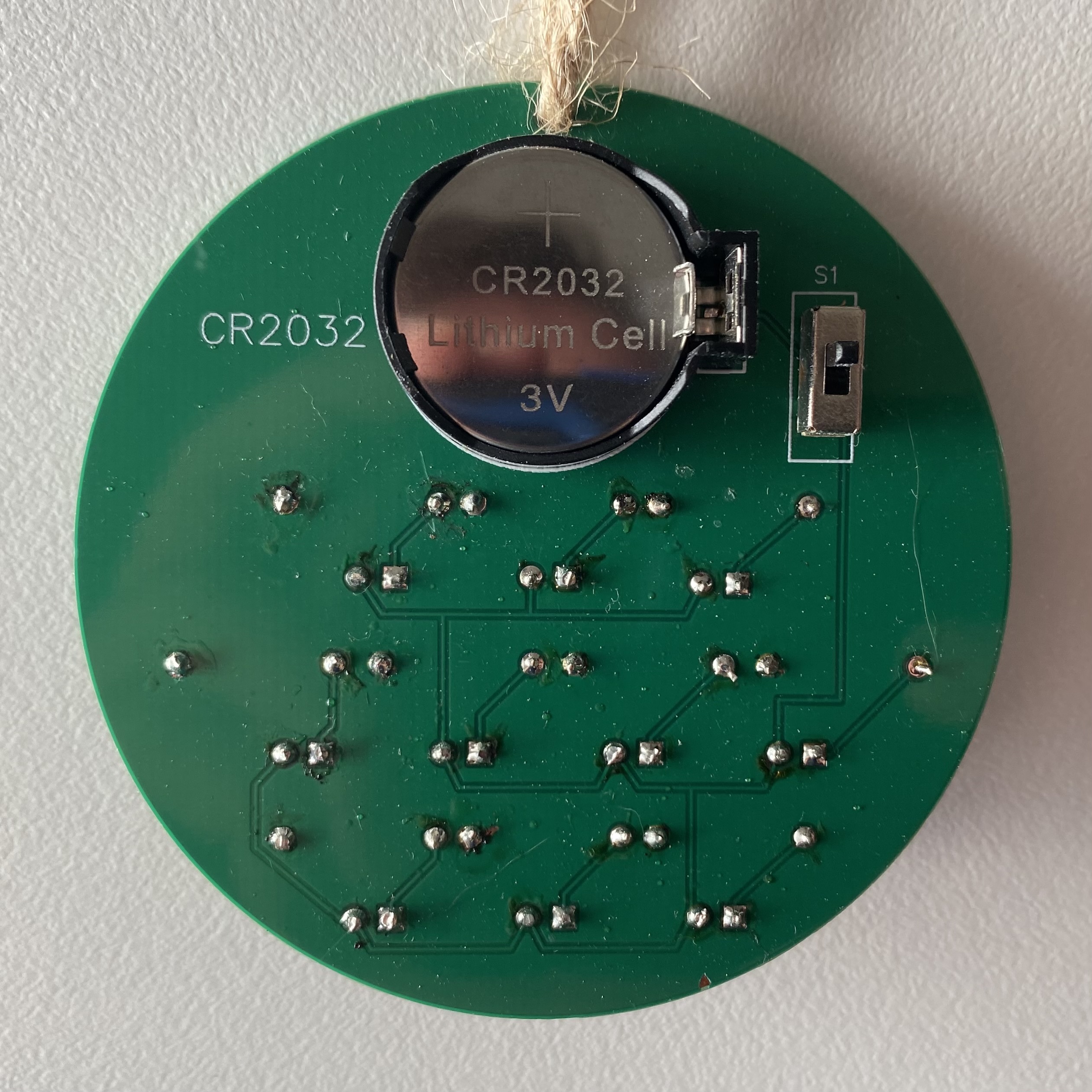

- Batteriehalter auflöten + Knopfzelle einsetzen (CR2032)

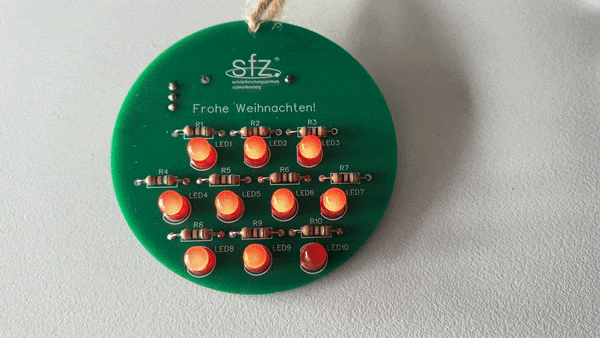

Nun solltest du deine Weihnachtskugel testen können. Nach dem Einschalten sollten zuerst alle LEDs gleichzeitig blinken. Schon nach kurzer Zeit wird sich jedoch ein scheinbar zufälliges Muster ergeben, da nicht alle Blink-LEDs so genau gefertigt sind, dass sie mit exakt derselben Geschwindigkeit blinken.
¶ Schaltplan
Den Schaltplan gibt es hier als PDF.
