¶ Anleitung: LED-Teelicht
Dieses Projekt wurde im Rahmen der Maker-Nacht 2024 entworfen und basiert auf dieser Anleitung.
¶ Fertigung der Platine
Die Gerber-Dateien für die Fertigung der Platine können hier heruntergeladen werden.
¶ Benötigte Bauteile
- 1 Platine
- 3 Widerstände (100 Ω, 1 kΩ und 10 kΩ)
- 1 Transistor (BC547)
- 1 LED (5 mm, warmweiß)
- 1 Mikrocontroller-Sockel (8-Pin)
- 1 Mikrocontroller (ATTiny13A)
- 1 Batteriehalter (2x AA)
- 2 Batterien (AA)

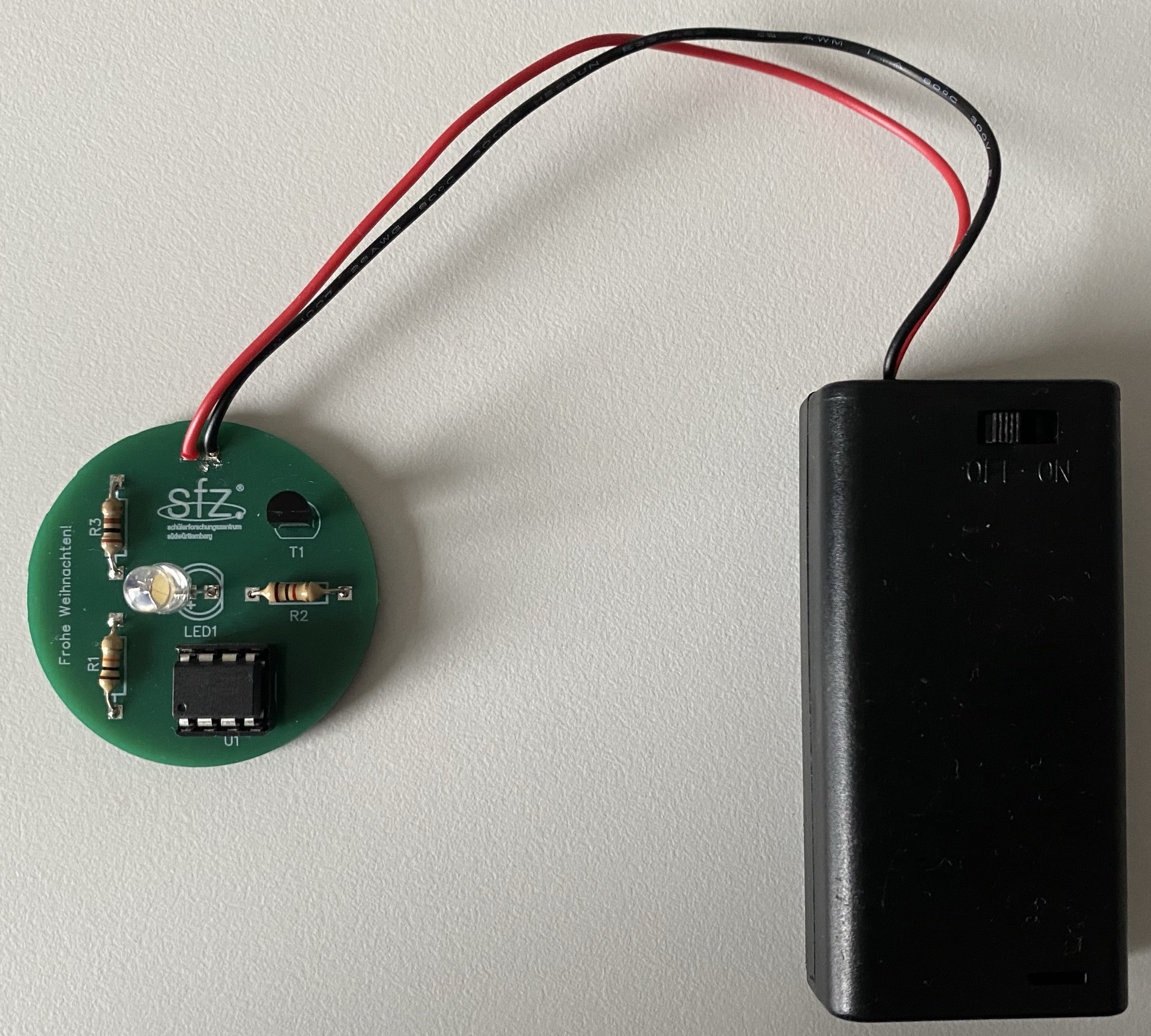

¶ Zusammenbau
- Widerstände auflöten (R1: 10 kΩ, R2: 1 kΩ, R3: 100 Ω)
- Mikrocontroller-Sockel auflöten (Aussparung beachten!)
- Transistor einlöten (Richtung beachten!)
- LED einlöten (Etwas Abstand zur Platine, Richtung beachten!)
- Programmierten Mikrocontroller in Sockel einsetzen (Richtung beachten!)
- Batteriehalter anlöten (Rot: +, Schwarz: -) & Batterien einsetzen

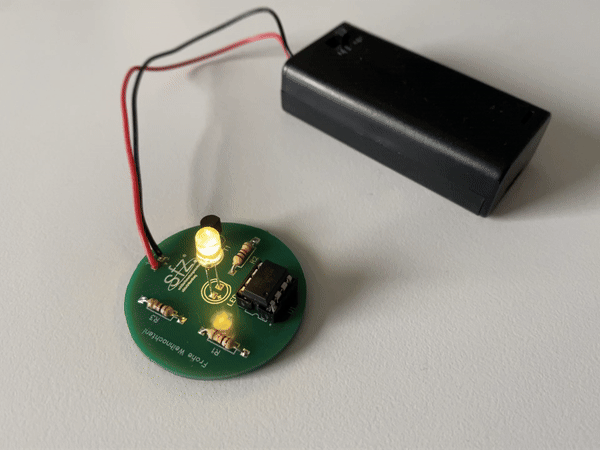

Nun solltest du deine Kerze testen können. Durch die Programmierung ergibt sich ein realistischer Flacker-Effekt.
¶ Schaltplan
Den Schaltplan gibt es hier als PDF.
¶ Programmierung des Mikrocontrollers
Das Programm für den Mikrocontroller kann hier als Arduino-Code heruntergeladen werden.
Zur Programmierung kann beispielsweise ein Arduino Uno als Programmieradapter verwendet werden. Siehe dazu dieses Video.
Mithilfe der Option BOD (in der Arduino IDE unter Werkzeuge) kann die minimale Betriebsspannung eingestellt werden, bei der sich der Mikrocontroller abschaltet um ein ungewolltes Verhalten zu verhindern. Aufgrund der Versorgungsspannung von 3V sollte hier z. B. 1.8V gewählt werden (bei 2.7V könnte es schon nach kurzer Zeit zu einer Abschaltung kommen, wenn sich die Batterien entladen).
