Diese Seite befindet sich noch im Aufbau.
¶ ELV LoRaWAN Interface
¶ Ultraschall-Distanzsensor DUS1
Der Ultraschall-Distanzsensor kann zum Messen von Entfernungen verwendet werden, um beispielsweise den Pegel eines Flusses oder den Füllstand eines Mülleimers zu bestimmen. Er zeichnet sich durch seine hohe Genauigkeit und Zuverlässigkeit aus und lässt sich einfach (auch wetterfest) in einem Gehäuse verbauen.

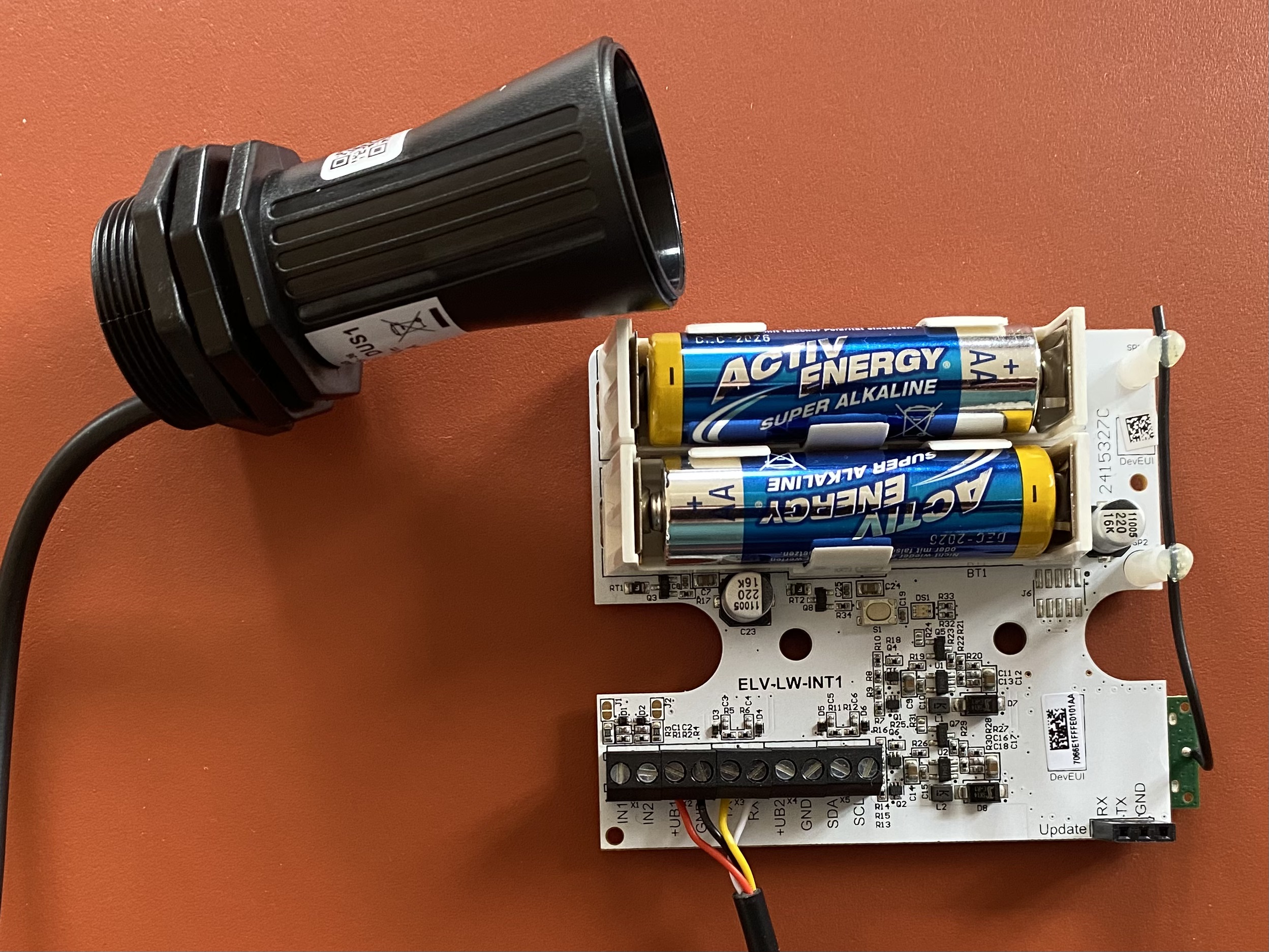

¶ Anschluss an das LoRaWAN-Interface
Zum Anschluss an das LoRaWAN-Interface von ELV muss zunächst der 4-polige Stecker des Sensors abgeschnitten werden. Die Enden der Adern können anschließend vorsichtig abisoliert und verzinnt oder mit Adernendhülsen versehen werden.
Die Kabel des Sensors müssen anschließend wie folgt an die UART-Schnittstelle des Interface-Boards angeschlossen werden:
| Kabelfarbe | Klemme |
|---|---|
| Rot | +UB1 |
| Schwarz | GND |
| Gelb | TX |
| Weiß | RX |
¶ Registrierung des LoRaWAN-Interface in TTN
TODO
¶ Konfiguration
TODO
¶ Links & Dokumente
TODO
